やさしく解説：OLED × Alq3（3本の論文から）【WordPress用Markdown】
作成日：2025-10-12 / 対象：一般向け解説

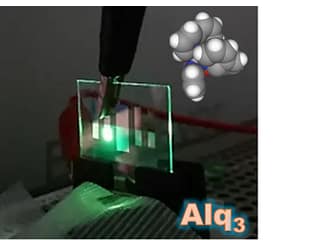

まずは1分で
- Alq₃（トリス(8-ヒドロキシキノリン)アルミニウム）は、初期のOLEDでおなじみの発光・電子輸送材料。
- 近年は「光の取り出しを増やす薄膜設計」「長寿命化のためのアノード側の工夫」「結晶形（異性体）による電気・誘電特性の違い」など、基礎を深掘りして性能を上げる研究が進んでいます。
1) 薄膜の“屈折率”をいじって明るくする（光取り出しの話）
どんな研究？
Alq₃を斜め入射蒸着（OAD）すると、薄膜に規則的な柱状の空隙ができ、屈折率を1.75→1.45程度まで下げられる。これにより金属カソード近傍（ETL）の光閉じ込めが減り、取り出し効率が約30%向上したという報告。
なにが起きている？（やさしく）
OLEDの光は層の中で「横方向に走る光」や「金属表面に吸い込まれる光」として失われがち。ETLの屈折率を下げると、ガラス側へ抜ける光が増えます。
参考（DOI）
Salehi et al., ACS Appl. Mater. Interfaces (2018). DOI: https://doi.org/10.1021/acsami.7b18514
2) PEDOT:PSSの代わりに“銅フタロシアニン誘導体”で長寿命へ
どんな研究？
Alq₃系OLEDのアノード側に、水へ溶けにくいテトラアルキル置換CuPcをバッファ層として入れると、ホール注入が抑制され、**不安定な Alq₃⁺（カチオン種）**ができにくくなる。結果として、PEDOT:PSS使用時より効率・安定性が向上し、ITOの保護にも効いたという報告。
なにが起きている？（やさしく）
「入れ過ぎの電荷」は発光層の劣化のもと。適度にブレーキをかける中間層で、無駄な反応を減らし長持ちに。
参考（DOI）
Xu et al., J. Mater. Chem. C (2016). DOI: https://doi.org/10.1039/c6tc01864e
3) “顔”が違うと性質も変わる：mer体とfac体のAlq₃ナノロッド
どんな研究？
Alq₃のmeridional（mer）とfacial（fac）という結晶学的異性体で、電気伝導・誘電特性がどう違うかをナノロッド粉末で比較。直径約81 nm（mer）/94 nm（fac）を作製し、20–350 °C・500 Hz–4 MHzの範囲で測定。概ね～200 °Cまで安定で、merは電気伝導が高め、facは誘電特性が良好という傾向が示された。
なにが起きている？（やさしく）
**同じ材料でも“並び方（結晶形）”**が違うと、電気の流れ方や蓄え方が変わる。用途に応じて使い分ければ、発光層や輸送層の最適化に役立ちます。
参考（DOI）
Saeed et al., J. Mater. Sci.: Mater. Electron. (2021). DOI: https://doi.org/10.1007/s10854-020-04974-4
まとめ（これだけ覚えればOK）
- 屈折率設計（OAD）で光の取り出し↑。
- アノード・バッファ層で無駄な反応↓ → 長寿命。
- **結晶形（mer/fac）の理解が材料選択の精度↑につながる。
どれも“Alq₃という定番を、今の視点で磨き直す”**アプローチです。
よくある質問（FAQ）
Q. Alq₃は古い材料じゃないの？
A. たしかに“クラシック”ですが、薄膜構造・界面・結晶形を工夫すると今でも伸びしろがあります。
Q. 取り出し効率30%アップって、そのまま明るさが30%増える？
A. デバイス全体の設計次第ですが、取り出し損の大きい構造ほど恩恵が出やすいです。
Q. PEDOT:PSSはもう不要？
A. 一概には言えません。CuPc系は水に溶けにくく熱・化学的に安定で、空気中の耐久性に寄与するケースがある、という知見です。
出典（本文で紹介した3本）
- Salehi, A. et al. “Manipulating Refractive Index in OLEDs.” ACS Appl. Mater. Interfaces (2018). DOI: 10.1021/acsami.7b18514.
- Xu, J. J. et al. “Enhanced lifetime… CuPc anode buffer layers.” J. Mater. Chem. C (2016). DOI: 10.1039/c6tc01864e.
- Saeed, A. et al. “Electrical and dielectric properties of mer/fac Alq₃ nanorods.” J. Mater. Sci.: Mater. Electron. (2021). DOI: 10.1007/s10854-020-04974-4.
