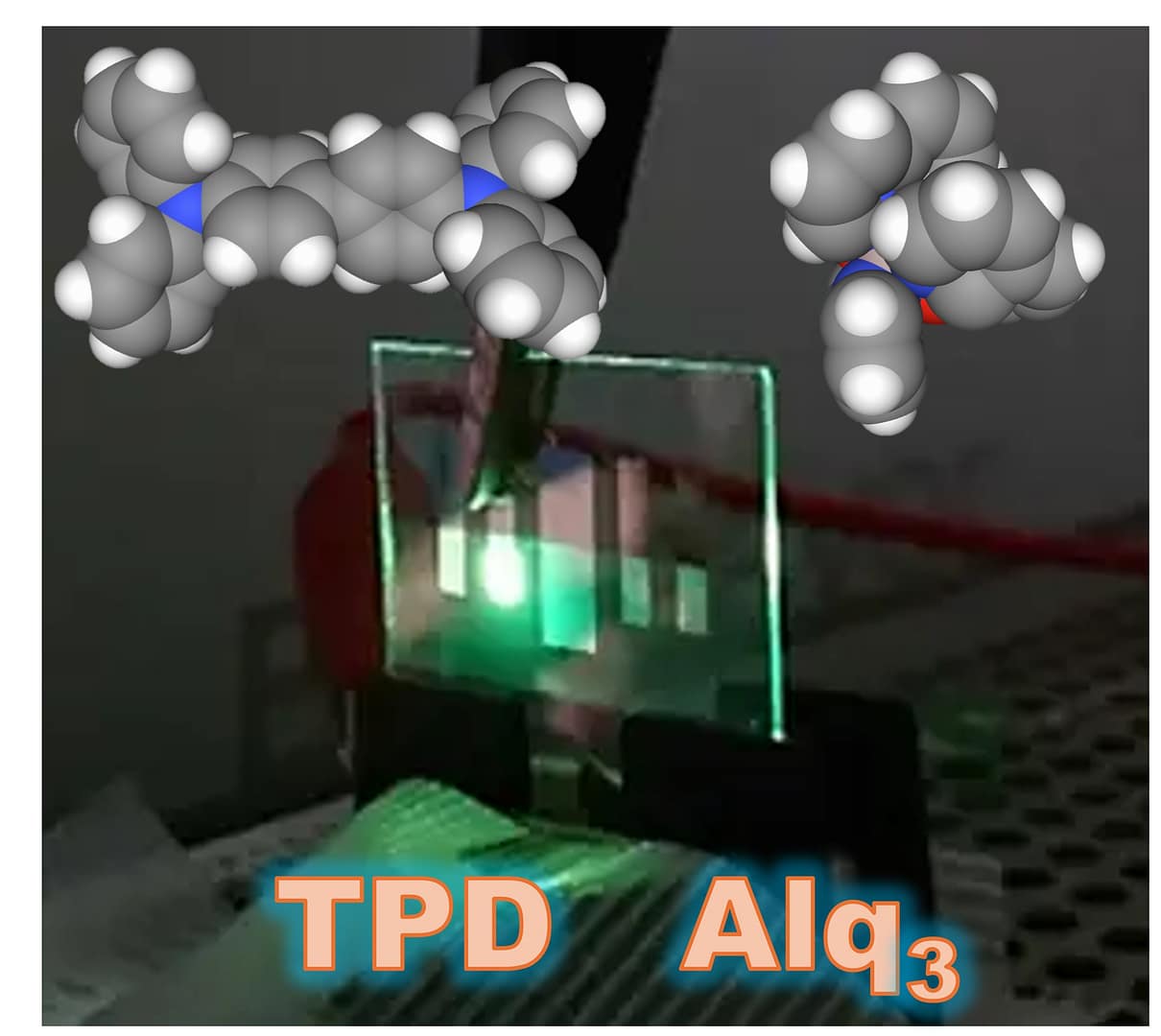

やさしく解説：OLED × TPD × Alq3（3本の論文から）
作成日：2025-10-12 / 対象：一般向け解説
まずは1分で
- TPDは“プラスの電荷（ホール）”の通り道を作る代表的ホール輸送材（HTL）、Alq3は“マイナス側（電子）を運び光る”**発光・電子輸送材（EML/ETL）**です。
- 初期のOLEDの基本形（ITO/TPD/Alq3/Alなど）は、いまも界面の工夫やブレンドで性能を伸ばせます。
- ここでは界面に薄い層を足す、3成分を混ぜる、電極表面を分子で整えるという3つのアプローチを、実例でやさしく紹介します。
1) 界面に“うすい前置き層”を足す：ペリレン層で注入を改善
どんな研究？
透明電極（FTO）の上にペリレンを数nm敷き、その上に**TPD（HTL）/Alq3（発光）**を積むと、電荷の入り口（注入）が整って明るさが2倍程度向上、電流効率は最大5.25 cd/Aに達したという報告。薄さ（約9 nm）が効いたポイントでした。
なにが起きている？（やさしく）
玄関マットのように**“段差をならす”ことで、電気がスッと入りやすくなったイメージ。結果として同じ電力で明るく**なります。
参考（DOI）
Saikia & Sarma, Journal of Electronic Materials (2018) — https://doi.org/10.1007/s11664-017-5806-0
2) 3つ混ぜて“通り道”と“光る場”のバランスを最適化
どんな研究？
TPD（ホール）、PBD（電子寄り）、Alq3（発光）を単層でブレンド。すると点灯電圧（V_on）が低下し、輝度が上昇。一方で**低電圧域にNDR（ネガティブ微分抵抗）**が観測されたが、発光自体は乱れないことが示されました。
なにが起きている？（やさしく）
3つを“うまく混ぜる”と、電荷の合流地点が整って渋滞が減るイメージ。V_on↓、**明るさ↑**に効きます。特殊な電流の振る舞い（NDR）が見えても、光は安定というのがポイント。
参考（DOI）
Sarjidan et al., Bulletin of Materials Science (2015) — https://doi.org/10.1007/s12034-014-0807-6
3) 電極表面を“分子で化粧直し”：SAMでホールの入り口を改善
どんな研究？
透明電極（ITO）表面に自己組織化単分子膜（SAM）を作ってからTPD/Alq3を積むと、ホール注入が良くなり、最大輝度 397 cd/m²など発光性能が向上。TPD単独やSAMなしの素子より良好でした。
なにが起きている？（やさしく）
電極表面の**“濡れやすさ／表面電荷”を分子1枚**で微調整。階段の最初の一段を低くして、**登りやすく（注入しやすく）**したイメージです。
参考（DOI）
Havare, ECS Journal of Solid State Science and Technology (2020) — https://doi.org/10.1149/2162-8777/ab8789
まとめ（これだけ覚えればOK）
- TPD × Alq3の“定番ペア”でも、界面1枚・混ぜ方・電極表面の工夫でまだ伸びる。
- 薄い前置き層は注入の段差をならし、ブレンドは通り道のバランスを整え、SAMは電極の入り口を最適化。
- 実装では、nmレベルの厚み、配合比、表面処理の3つのノブを丁寧に回すのがコツ。
よくある質問（FAQ）
Q. 材料を足すと暗くなる心配は？
A. 入れすぎ・厚すぎは逆効果。研究例では数nmの薄層や最適ブレンド比で改善が得られています。
Q. なぜAlq3が“定番”なの？
A. 成膜性・安定性・電子輸送と発光の両立で古くから使われ、比較指標として今も便利だからです。
Q. 量産に向く？
A. 界面処理（SAM）や薄層の追加は量産プロセスとも相性がよく、ブレンド単層は工程を減らせる可能性もあります。
出典（3本）
- Saikia, D.; Sarma, R. J. Electron. Mater. (2018). DOI: 10.1007/s11664-017-5806-0
- Sarjidan, M. A. Mohd.; et al. Bull. Mater. Sci. (2015). DOI: 10.1007/s12034-014-0807-6
- Havare, A. K. ECS J. Solid State Sci. Technol. (2020). DOI: 10.1149/2162-8777/ab8789
