この記事で分かること
– DSSCの性能指標 Jsc / Voc / FF / η の意味
– IVカーブのどこを見ればよいか
– 値が低いときに「どこを疑うべきか」の当たりを付ける方法
導入
色素増感太陽電池（DSSC）の性能は、主に Jsc（短絡電流密度）、Voc（開放電圧）、FF（フィルファクター） の3つで決まります。変換効率 η はこの3つの掛け算で決まり、どれか1つが低いと効率は伸びません。本記事では、IVカーブ（電流‐電圧特性）を使って、Jsc/Voc/FF/ηの意味と、どこを改善すればよいかを整理します。
まず結論（要点）
- η（効率）≈ Jsc × Voc × FF（入力光が一定なら、取り出せる最大出力に比例）
- Jsc：光からどれだけ電流を取り出せたか（吸収・注入・再結合の影響が大きい）
- Voc：どこまで電圧が出るか（再結合の強さで左右されやすい）
- FF：IVカーブの“角の立ち具合”（抵抗・対極反応・拡散などで落ちる）
1. IVカーブとは？
IVカーブは、光照射下での 電圧 V（V） と 電流密度 J（mA/cm²） の関係を表すグラフです。
比較するときは、測定条件（AM1.5/室内光、温度、マスク面積など）を揃えるのが基本です。
- 縦軸：電流密度 J (mA/cm²)
- 横軸：電圧 V (V)
- 図中の Jmax / Vmax は最大出力点（MPP）での値（文献では Jmp/Vmp と表記することもあります）

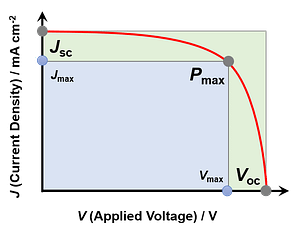

図1｜DSSCのIVカーブ模式図。
短絡電流密度 Jsc（V=0）と開放電圧 Voc（J=0）を示す。曲線上の最大出力点（MPP）では Pmax = Vmax × Jmax。フィルファクターは FF = (Vmax×Jmax)/(Voc×Jsc) で定義される。
2. Jsc（短絡電流密度）とは？
Jscは、電圧を0にしたとき（短絡状態）に流れる電流密度です。
直感的には「光からどれだけ電子を作って回路に流せたか」の指標です。
Jscが上がりやすい要因
- 色素の光吸収が増える（吸収帯の拡大、共増感など）
- TiO₂への電子注入が効率的
- 再結合が抑えられて集電できる
- 光捕集（膜構造・散乱など）が良い
Jscが下がる“ありがち原因”
- 色素凝集で注入が落ちる／再結合が増える
- TiO₂表面欠陥が多い
- 電解液・界面で電子が失われる（再結合）
3. Voc（開放電圧）とは？
Vocは、電流が0のとき（開放状態）の電圧です。
直感的には「電子が溜まれる余地があるか（＝再結合しにくいか）」に強く関係します。
Vocが上がりやすい要因
- 再結合が抑えられている（TiO₂表面・電解液界面の改善）
- 電解液（レドックス）の設計が適切
- 界面処理・添加剤で電子の漏れを減らす
Vocが低い“ありがち原因”
- 再結合が強い（表面欠陥、吸着状態、電解液条件）
- 封止不良・劣化で界面が乱れる
4. FF（フィルファクター）とは？
FFはIVカーブの“角の立ち具合”を表す指標で、
「理想的に取り出せる最大電力にどれだけ近いか」を示します。
図1の最大出力点（MPP）では、電圧 Vmax、電流密度 Jmax となり、最大出力は Pmax = Vmax × Jmax。
フィルファクターは FF = (Vmax×Jmax)/(Voc×Jsc) で定義されます。
（※文献によって Vmp/Jmp と表記することもありますが、本記事では Vmax/Jmax で統一します。）
FFが落ちる主因（DSSCで重要）
- 直列抵抗が大きい（電極・配線・接触）
- 対極反応が遅い（触媒性能が不足）
- 電解液拡散が遅い（粘度・構造）
- 内部損失が大きい（リーク、短絡気味）
5. 変換効率 η はどう決まる？
入力光強度 Pin が一定なら、最大出力 Pmax は Jsc × Voc × FF に比例します。
- η = (Jsc × Voc × FF) / Pin
つまり、効率を上げたいときは
「Jscを上げる」「Vocを上げる」「FFを上げる」のどれを狙うかを、測定結果から決めます。
6. どこを改善する？（簡易診断）
- Jscが低い → 光吸収、注入、凝集、再結合を疑う
- Vocが低い → 再結合（界面・表面処理・電解液）を疑う
- FFが低い → 抵抗、対極触媒、電解液拡散、リークを疑う
FAQ
Q. JscとVocはトレードオフですか？
A. 条件によっては見かけ上そう見えることがあります。光吸収を増やしてJscが上がっても、再結合が増えるとVocが下がる場合があるためです。重要なのは「再結合を増やさずにJscを上げる」設計です。
Q. FFが低いとき、まず何を疑えばいい？
A. まずは直列抵抗（配線・接触）と対極触媒（Pt/カーボン等）の性能、電解液の粘度・拡散をチェックすると原因に当たりやすいです。
