色やデザインの自由度が高いDSSCは、窓・内装材（BIPV）や室内IoT電源と相性が良い太陽電池です。
本記事では、色・透過・パターンなどのデザイン設計の勘所と、室内光での発電特性を踏まえた窓／IoT用途の実装指針を整理します。
まず結論（要点3つ）
- DSSCは「色・透過率・ヘイズ（拡散）」を自在に設計でき、窓や内装と調和しやすい（美観×発電の両立）。
- 室内光（低照度・可視偏重）にスペクトル適合しやすく、IoT級（〜100 µW級）の電力を比較的少面積で賄いやすい。
- 用途別の設計の肝は、BIPVでは見え方×透過率×耐候, IoTでは面積×蓄電×弱光MPPT。
1. 色・デザインの自由度（何が選べて、何が変わる？）
- 色相（吸収帯）：
- 染料（単色／共増感）で吸収波長を設計 → 透過色／見え方をコントロール。
- 影響：吸収帯を狭めたり可視域で弱めるとJsc低下。彩度優先と発電の折り合いを取る。
- 透明度（可視透過率, VLT）とヘイズ：
- VLTを上げる＝透過優先、発電は控えめ。ヘイズを上げる＝拡散光で柔らかい見え方（眩しさ低減）。
- 影響：過度な透過は受光減・Jsc低下。ヘイズ過多はデザイン次第。
- パターン／印刷：
- スクリーン印刷／インクジェットで意匠を入れる（ロゴ・幾何学）。
- 影響：受光面積が効く。パターン率と配線ロスをみる。
- モジュール配線：
- 直列（Voc↑）／並列（Jsc↑）／格子配線で電圧・電流の目標に合わせる。
- 封止・エッジデザイン：
- 外観と耐久の要。端部の吸湿・漏れを避け、配線の見え方も設計。
🔗関連：
- 室内光に強い理由 → https://haralab.com/dssc-indoor/
- Jsc/Voc/FF/ηの基本 → https://haralab.com/dssc-jsc-voc-ff/
- 封止（シール） → https://haralab.com/dssc-sealing/
2. 室内光に強い理由（低照度×スペクトル適合）
- 可視偏重の照明スペクトル（LED/蛍光）に対し、吸収帯を合わせやすい（色設計の延長線）。
- 弱光下でも“起動”しやすい回路設計が可能（リーク低・直列抵抗抑制でFFの落ちを抑える）。
- 同じ面積でも、シリコン等より低照度での効率が有利になる設計が取りやすい（材料・界面次第）。
🔗関連：
- 室内光特性の整理 → https://haralab.com/dssc-indoor/
- 測定の読み方（IV/IPCE/EIS） → https://haralab.com/dssc-measurement/
3. 窓・内装（BIPV）での使いどころ
目的：屋内の快適性（見え方・眩しさ）×発電の両立。
設計のコツ
- 可視透過率（VLT）：
- オフィス／教育施設：**20–40%**が目安（眩しさ抑制と採光のバランス）。
- 展示・意匠中心：40–60%（発電は控えめ）。
- 色味：
- 空間のコンセプトと色相を合わせる（暖色寄り／寒色寄り）。透過色の質感が印象を左右。
- ヘイズ：
- 低ヘイズ＝クリア、高ヘイズ＝柔らかい拡散（視線制御・眩しさ低減）。
- 配線・バスバー：
- 枠・桟に隠す／意匠化。導電パターンをデザイン要素に。
- 推奨構成（例）
- 直列セル×Nで12–24 V級 → 微小負荷／ゲートウェイ給電の補助へ
- 出力はDC-DCで安定化、余剰はスーパーキャパに退避
🔗関連：
- TiO₂膜設計 → https://haralab.com/dssc-tio2/
- 安定性（劣化・耐候） → https://haralab.com/dssc-stability/
- 電解液（I⁻/I₃⁻・Co系） → https://haralab.com/dssc-electrolyte/
4. 室内IoT電源（電力予算と面積感の目安）
※以下は一般的な目安。実際は照度・稼働デューティ・セル性能で大きく変動します。
4.1 代表デバイスの平均消費電力目安
| デバイス例 | 平均消費電力の目安 |
|---|---|
| BLEビーコン（数秒～分ごとアドバタイズ） | 10–100 µW |
| 温湿度センサ＋周期送信 | 5–50 µW |
| E-inkラベル（表示維持は微小、更新時のみmW〜数十mW） | 平均 100–300 µW（更新頻度次第） |
| 簡易LCD＋周期サンプリング | 50–200 µW |
| LPWA（LoRa等、送信時mW級） | 平均mW級 → 室内DSSC単独は難易度高 |
4.2 面積ざっくり感（超ラフ目安）
- 室内200–500 lxでのDSSC：数〜数十 µW/cm²クラスを目安に（条件依存）。
例）平均100 µWが必要なら → 数cm²〜十数cm²級（セル特性と照度次第） - 余剰はスーパーキャパ／薄型二次電池へ貯め、突発負荷（無線送信・E-ink更新）に対応。
4.3 電源回路のポイント
- 弱光対応の昇圧／MPPT（起動電圧・自己消費が小さいIC）
- 寒電圧域でも起動できるよう、直列セル数×Vocを確保
- 蓄電素子：
- スーパーキャパ（10–1000 mF〜）：サイクル寿命◎
- 薄型Li系：容量◎、保護回路・温度管理
🔗関連：
- 室内光の理由 → https://haralab.com/dssc-indoor/
- 測定（IV・EIS） → https://haralab.com/dssc-measurement/
5. 設計チェックリスト（実務で迷わないために）
共通
- [ ] 目標：見た目（色・VLT・ヘイズ）と出力（電圧・電力）の両立点を数値で決めた
- [ ] 直列/並列の構成案（電圧起動条件を満たすか）
- [ ] 配線見え方／取り回し（美観・安全）
- [ ] 封止：端部の吸湿・漏れ・溶媒揮発の対策
- [ ] 測定：IV（照度別）/IPCE（照明スペクトル対応）/EIS（抵抗・再結合）
BIPV（窓）
- [ ] VLTの範囲（例：20–40%）と色相を合意
- [ ] 眩しさと視線制御（ヘイズの設定）
- [ ] 耐候・清掃・安全（ガラス仕様・ラミネーション・端部処理）
IoT
- [ ] **平均消費電力（µW）**を把握（ピークは蓄電で吸収）
- [ ] 面積（cm²）目安と設置照度を現場で確認
- [ ] 弱光MPPT／昇圧の損失・起動特性を評価
6. よくある“つまずき”
- 色を優先しすぎてJscが足らない（VLTや吸収帯の再検討／共増感で幅確保）
- 透明度を上げすぎて出力不足（面積・配線・用途目標の再定義）
- 染料の耐光・熱と電解液の揮発（封止・材料選定・運用温湿度）
- 弱光でFFが出ない（直列抵抗・対極触媒・拡散・リーク見直し）
🔗関連：
- 凝集と対策 → https://haralab.com/dssc-dye-aggregation/
- 封止 → https://haralab.com/dssc-sealing/
- 安定性 → https://haralab.com/dssc-stability/
- 電解液 → https://haralab.com/dssc-electrolyte/
- 対極 → https://haralab.com/dssc-counter-electrode/
7. 図
- 図1：色と透過のイメージ（透過スペクトル／VLT／ヘイズの概念）
- 図2：室内IoTの電源ブロック図（DSSC→昇圧/MPPT→蓄電→負荷）
- 図3：窓（BIPV）の意匠例（パターン・配線の隠し方）
8. 次に読む（内部リンク）
- DSSC超入門まとめ（ハブ） → https://haralab.com/dssc-hub/
- 室内光で強い理由 → https://haralab.com/dssc-indoor/
- Jsc/Voc/FF/η → https://haralab.com/dssc-jsc-voc-ff/
- 測定の読み方（IV/IPCE/EIS） → https://haralab.com/dssc-measurement/
- 封止・安定性 → https://haralab.com/dssc-sealing/ / https://haralab.com/dssc-stability/
DSSCの関連記事は、こちらのまとめに集約しています：
https://haralab.com/dssc-hub/

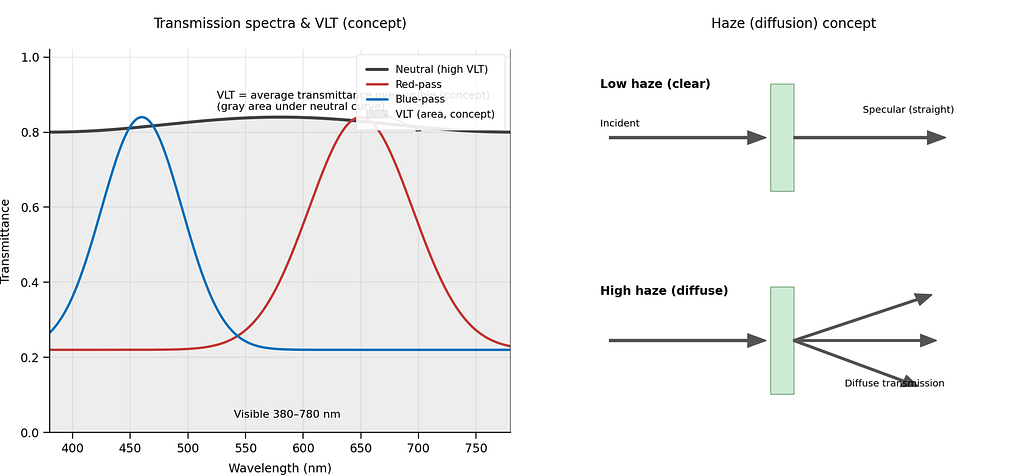

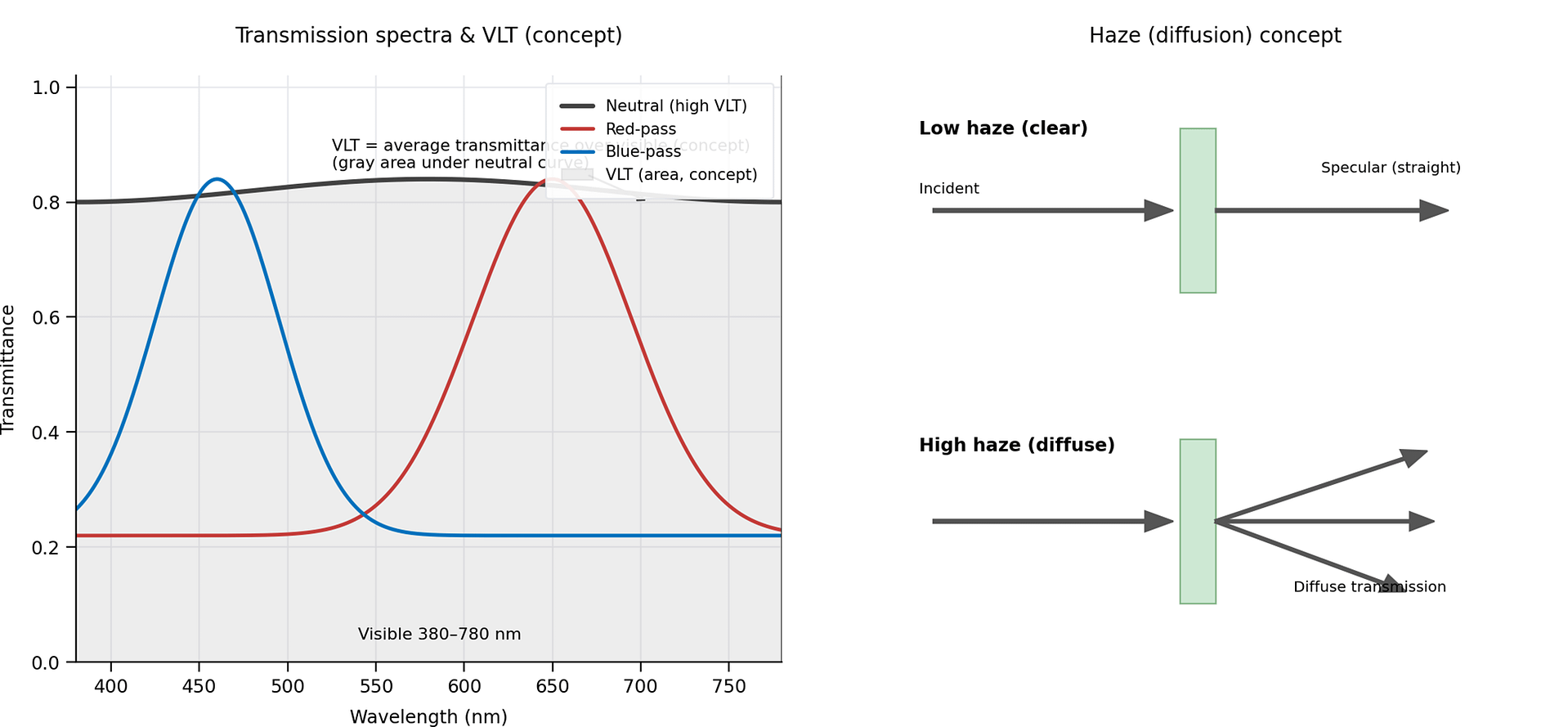

Fig.1 Color & transmittance: spectra / VLT / haze (concept)

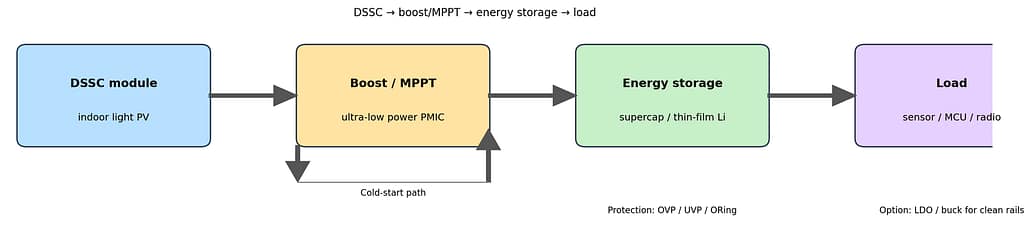

Fig.2 Indoor IoT power block diagram — DSSC → boost/MPPT → energy storage → load

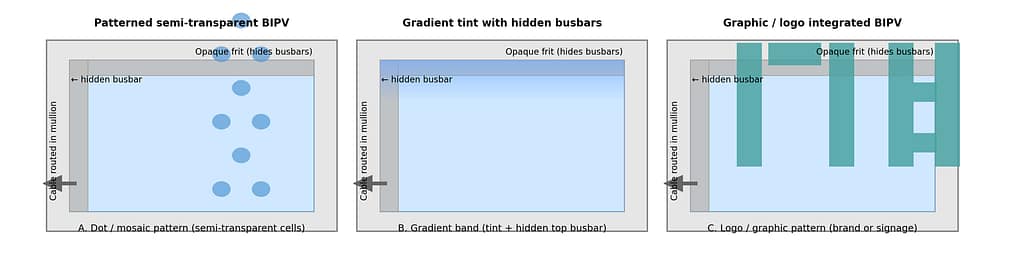

Fig.3 BIPV window design examples (patterns & hidden wiring)
